2-geschossige Wohnanlage mit Außentreppe, für ca. 30 Personen, Dämmung gem. EneV 2014, Küchenvorbereitung

2-geschossige Wohnanlage mit Außentreppe, für ca. 30 Personen, Dämmung gem. EneV 2014, Küchenvorbereitung
2-geschossige Wohnanlage mit Außentreppe, für ca. 30 Personen, Dämmung gem. EneV 2014, Küchenvorbereitung
QR-Code

Art.Nr.: 2141653

TECHNISCHE BAUBESCHREIBUNG







1 Stck. Mobilraum-Kombination, Maße ca.:



14.000 x 12.250 x 5.820 mm I.H. 2.500 mm





bestehend aus:

10 Stck. Mobilraum-Elementen, Maße je CTR:



14.000 x 2.438 x 2.900(EG)/2.920(OG) mm I.H. 2.500 mm





gemäß Beschreibung und Zeichnung - ohne Gabelstaplertaschen



Rahmen

Unter Fachaufsicht verschweißte Stahlkonstruktion aus Hohl- und Walzprofilen, grundiert, Lackierung mit Farbe auf Polyurethan Basis, in einem Standard- RAL Ton Ihrer Wahl lackiert (RAL Töne 9006/9007 gegen Aufpreis)

8 Stck. Containerecken. Ausführung laut prüffähiger Statik zweifach stapelbar



Bodenaufbau

Blindboden: 0,5 mm verzinktes Profilblech zu Bodenquerträgern aufgenietet

Isolierung: Mineralwolle, Brandschutzverhalten gem. DIN EN 13501-1, Brandschutzklasse A1

Dampfsperre: 0,2 mm Polyäthylenfolie

Bodenplatte: 22 mm Spanplatte V 100, auf Profilstahlträgern verschraubt, Stöße gespachtelt und geschliffen, von unten mit U-Profil unterlegt

Sanitärbereiche: 22 mm zementgebundene Spanplatte

Bodenbelag: 2 mm PVC Tarkett Standard, in Bahnen verlegt und vollflächig verklebt, Nähte verschweißt, Farbe grau marmoriert, Wandabschluss mit 60 mm Hartkernsockelleisten, weiß

Sanitärbereiche: 2 mm PVC Grabo JSK, rutschhemmend R 10, in Bahnen verlegt und vollflächig verklebt, Nähte verschweißt, Farbe grau marmoriert, als Wanne verlegt



Verkehrslast des Bodens: 2.500 N/m²

... Erhöhung auf Wunsch möglich… Ausführung und Preise auf Anfrage



Wandaufbau

Profilblech: 0,55 mm verzinktes Profilblech im RAL Ton Ihrer Wahl lackiert, RAL nach Wunsch

10 mm Sickentiefe, auf verz. U-Profil-Stahl-Wandgerippe, das zur Stahlrahmenkonstruktion verschraubt ist, genietet, Stärke entsprechend der Isolierung

Isolierung: Mineralwolle, Brandschutzverhalten gem. DIN EN 13501-1, Brandschutzklasse A1

Dampfsperre: 0,2 mm Polyäthylenfolie

Zwangsbe- oder Entlüftungen in den Außenwänden mit außen liegendem Kiemenblech und innen liegendem Kunststoffgitter mit Insektenschutz. Zwischen Außenblech und Gitter PVC Rohr NW 100 mm zum Schutz der Isolierung.



Erhöhte Isolierung, kältebrückenoptimiert

(Isolierung der Außenhülle ähnlich EnEV2009, nachfolgend rechnerische Werte, bei näherer Konkretisierung und auf Anfrage ist eine angepasster Energieausweis möglich); Rollladenkästen zusätzliche wärmegedämmt

Boden im Erdgeschoss 200 mm Mineralwolle, U=0,165 W/m²K

Boden im Obergeschoss 80 mm Mineralwolle, U=0,632 W/m²K



Außenwände 200 mm Mineralwolle, U=0,168 W/m²K

Zwischenwände 60 mm Mineralwolle, U=0,667 W/m²K

Dach im Erdgeschoss 80 mm Mineralwolle, U=0,522 W/m²K

Dach im Obergeschoss 220 mm Mineralwolle, U=0,153 W/m²K

Isolierte Innentrennwände



Dachaufbau

Profilblech: 0,75 mm verzinktes Profilblech, Sickentiefe 40 mm, belüftet, Lagerung aufgelegt und befestigt auf speziell gekanteten Dachprofilen, die bündig mit der Rahmenkonstruktion verschraubt werden

Isolierung. Mineralwolle, Brandschutzverhalten gem. DIN EN 13501-1, Brandschutzklasse A1

Dampfsperre: 0,2 mm Polyäthylenfolie



Dachentwässerung erfolgt über vier in den Eckstielen untergebrachte PVC- Fallrohre NW 60 mm,

die auf einen in den oberen Containerkästen eingebrachten Rohrstutzen aufgebracht sind.

Dachbelastung: 1 250 N/m²



Innenverkleidung

Decke: 10 mm beidseitig melaminharzbeschichtete Spanplatte, formaldehydfrei, weiß, auf Profilstahlträgern genietet mit Blindnieten, Nietköpfe mit farblich passenden Kunststoffkappen abgedeckt, alle Stoß- und Eckverbindungen mit speziellen Kunststoffleisten versehen

Wände: 10 mm beidseitig melaminharzbeschichtete Spanplatte, weiß, formaldehydfrei, Schutzklasse E1, Nietköpfe mit farblich passenden Kunststoffkappen abgedeckt, alle Stoß- und Eckverbindungen mit speziellen Kunststoffleisten versehen

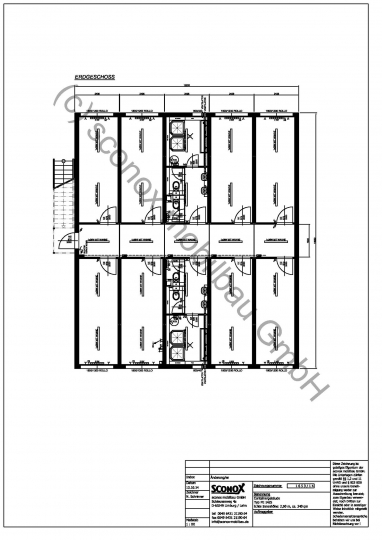

AUSSTATTUNG Erdgeschoss:



Außentür:

1 Stck. MZ-Mehrzwecktür 875/2000 mm, aus feuerverzinktem Stahlblech, Isolierfüllung, glatte Ausführung, Spezial-Eckzarge mit 4-seitiger Dichtung, Türblattstärke 40 mm, standardmäßig im Containerfarbton lackiert, Sicherheitsbeschlag, PZ-Schloss und

3 Schlüssel, incl. Türanschlag aus Gummi

Innentür:

10 Stck. Holzinnentür 875/2000 mm, Stahlumfassungszarge, weiß, Türblatt mit Wabeneinlage,

Oberfläche mit PVC Folie beschichtet oder lackiert, Kst.- Drückergarnitur und Beschlag,

BB-Schloss und 1 Schlüssel

2 Stck. Holzinnentür 625/2000 mm zu den Duschbereichen, Stahlumfassungszarge, weiß, Türblatt mit Wabeneinlage, Oberfläche mit PVC Folie beschichtet oder lackiert, Kst.- Drückergarnitur und Beschlag, Schloss mit Frei/Besetzt Beschlag

Fenster:

8 Stck. Kunststoff-Fenster weiß, 1800/1200 mm, 2-flügelig, isolierverglast, mit Dreh/Kippbeschlag, incl. Kunststoffrollladen, Gurtroller auf Putz, k-Wert 1,1W/m²K

2 Stck. Kunststoff-Fenster 600/400 mm, 1-flügelig, weiß, isolierverglast, mit Kippbeschlag, äußere Scheibe mit Ornamentverglasung, k-Wert 1,1W/m²K, ohne Rollladen

Fensterbrüstungshöhe: 850 mm OKFF, Sanitärfenster 1.800 mm OKFF

Die Fenster erhalten außen eine Fensterbank. Rollladenkästen zusätzlich wärmegedämmt



Vorbereitung für Miniküche bestehend aus:

1 Stck. Steckdose für Boiler, extra abgesichert, feuchtraumgeschützt IP44

1 Stck. Doppelsteckdose 2 x 230 V, ca. 1.200 mm OKFF

1 Stck. Doppelsteckdose für Küche, extra abgesichert

1 Stck. Zu- 3/4'' und Abwasseranschluss Ø 50 mm für bauseitige Küche
Alle Rohrleitungen werden sichtbar auf Wand verlegt

Abflussleitungen: HT-Rohr grau, ohne Anstrich
Zuflussleitungen: Kupfer-Rohr, ohne Anstrich, ohne Isolierung



Sanitärausstattung:

4 Stck. Porzellan-Tiefspül-Toilette, stehend, Farbe sanitärweiß, Kst .- WC-Brille mit Deckel, Spülkasten, Papierhalter und Mantelhaken

4 Stck. WC-Kabine mit Holzinnentür ca. 665/1800 mm, weiß, mit Wabeneinlage, Oberfläche mit PVC Folie beschichtet, Schloss mit Frei/Besetzt-Beschlag, mit Boden- und Deckenfreiheit, Trennwand aus kunststoffbeschichteten Spanplatten mit Stahlrahmen, weiß lackiert

4 Stck. Porzellan-Handwaschbecken, Farbe sanitärweiß, mit Zweihandmischbatterie

für Kalt-/Warmwasser, Geruchverschluss, incl. Kristallglas-Spiegel, Kst. Ablage, Handtuchhaken

2 Stck. Nirosta - Waschrinne, 3-Platz, mit Zweihandmischbatterie für Kalt-/Warmwasser, Geruchverschluss, incl. Kristallglas-Spiegel, Kst. Ablage, Handtuchhaken

4 Stck. Kunststoff - Duschkabine 800/800 mm, mit Stand- und Schlauchbrause, Zweihandmischbatterie und Duschvorhang

2 Stck. Gully (Bodenablauf) mit Geruchsverschluss (ohne Gefälle), nicht an die Abfluss-Leitung angeschlossen

2 Stck. Abwasserentlüftung durch Außenwand

2 Stck. Zu- 3/4'' und Abwasser Ø 100 mm, durch Boden

Alle Rohrleitungen werden verdeckt hinter Installationswand verlegt
Abflussleitungen: HT-Rohr grau, ohne Anstrich
Zuflussleitungen: Kupfer-Rohr, ohne Anstrich, ohne Isolierung

3 Stck. Revisionsöffnung 200 x 300 mm im Containerboden, incl. herausnehmbarer Abdeckung



Elektro-Installation nach VDE 0100, 400/230 V,

incl. Unterverteilung mit Sicherungsautomaten, FI - Schutzschalter 0,03 A.

Kabeleinführung bauseits durch Boden, vertikaler Kabelkanal bis zum Verteilerkasten

Kabelführung von Container zu Container im Kabelkanal unter Decke.

23 Stck. Leuchte 1 x 36 W mit Wanne

2 Stck. Langfeldleuchte 1 x 36 W mit Wanne, feuchtraumgeschützt IP65

2 Stck. Serienschalter, weiß, feuchtraumgeschützt

2 Stck. Serienschalter, weiß

8 Stck. Lichtschalter, weiß

2 Stck. Wechselschalter, weiß

10 Stck. Steckdose für el. Heizung, extra abgesichert, weiß

2 Stck. Steckdose für el. Heizung, extra abgesichert, weiß, feuchtraumgeschützt IP44

16 Stck. Steckdose 230 V, weiß

4 Stck. Steckdose 230 V, weiß, feuchtraumgeschützt IP44, ca. 1400 mm OKFF

2 Stck. El. Heizkonvektor 2 kW, mit stufenlosem Temperaturwähler und Thermostat,

feuchtraumgeschützt

8 Stck. El. Heizkonvektor 2 kW, mit stufenlosem Temperaturwähler und Thermostat

2 Stck. El. Heizkonvektor 1 kW, mit stufenlosem Temperaturwähler und Thermostat

4 Stck. Wandventilator, Fabr. Maico, AWB 100, 90 m³/h, 13W, Wandöffnung ca. DN 100,

gesteuert über Schalter

2 Stck. El. Boiler AEG, EWH Basis 200, AC, 2-4 kW / 230 V, Maße 1570/550/690 mm, 200 l,

70 kg, 35 - 85 °C, Sicherungsthermostat, Frostsicherung

1 Stck. Elektroplan

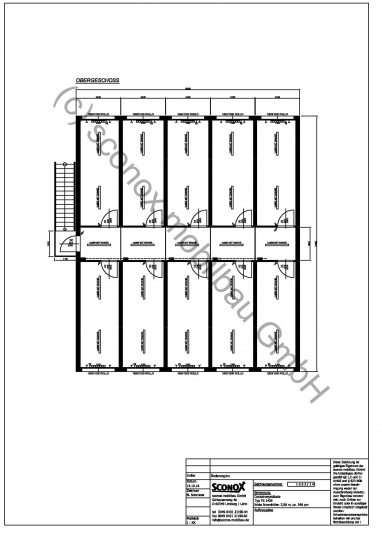

AUSSTATTUNG Obergeschoss:



Außentür:

1 Stck. MZ-Mehrzwecktür 875/2000 mm, aus feuerverzinktem Stahlblech, Isolierfüllung, glatte Ausführung, Spezial-Eckzarge mit 4-seitiger Dichtung, Türblattstärke 40 mm, standardmäßig im Containerfarbton lackiert, Sicherheitsbeschlag, PZ-Schloss und

3 Schlüssel, incl. Türanschlag aus Gummi

Innentür:

10 Stck. Holzinnentür 875/2000 mm, Stahlumfassungszarge, weiß, Türblatt mit Wabeneinlage,

Oberfläche mit PVC Folie beschichtet oder lackiert, Kst.- Drückergarnitur und Beschlag,

BB-Schloss und 1 Schlüssel

Fenster:

10 Stck. Kunststoff-Fenster weiß, 1800/1200 mm, 2-flügelig, isolierverglast, mit Dreh/Kippbeschlag, incl. Kunststoffrollladen, Gurtroller auf Putz, k-Wert 1,1W/m²K

Fensterbrüstungshöhe: 850 mm OKFF

Die Fenster erhalten außen eine Fensterbank. Rollladenkästen zusätzlich wärmegedämmt



Elektro-Installation nach VDE 0100, 400/230 V,

incl. Unterverteilung mit Sicherungsautomaten, FI - Schutzschalter 0,03 A.

Kabeleinführung bauseits durch Boden, vertikaler Kabelkanal bis zum Verteilerkasten

Kabelführung von Container zu Container im Kabelkanal unter Decke.

25 Stck. Leuchte 1 x 36 W mit Wanne

10 Stck. Lichtschalter, weiß

2 Stck. Wechselschalter, weiß

10 Stck. Steckdose für el. Heizung, extra abgesichert, weiß

20 Stck. Steckdose 230 V, weiß

10 Stck. El. Heizkonvektor 2 kW, mit stufenlosem Temperaturwähler und Thermostat

1 Stck. Elektroplan



Sonstiges:

1 Stck. Stahlaußentreppe, einarmig, mit Podest 1400 x 1130 mm aus Gitterost, beide Außenseiten mit Vierkantrohr-Geländer und Vierkantrohrhandlauf, alle Stahlteile verzinkt. Treppenbreite 1 130 mm

Preis auf Anfrage
