Technische Baubeschreibung: Wohncontainer für Mitarbeiter

1 Stck. Mobilraum-Kombination, Maße:


7.500 x 30.035 x 3.060 mm
IH 2.500 mm

bestehend aus:

10 Stck. Mobilraum-Elementen, Maße je CTR:

7.500 x 2.990 x 3.060 mm
IH 2.500 mm

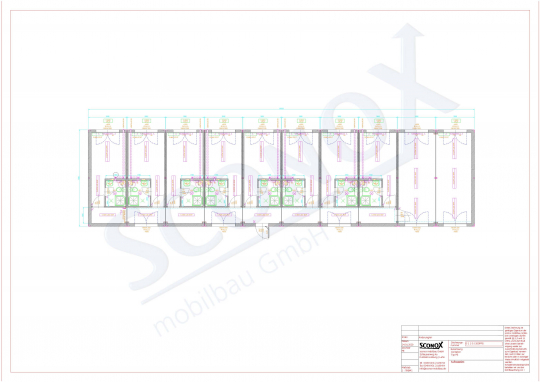

gemäß Beschreibung und Zeichnung – ohne Gabelstaplertaschen

Rahmen

Unter Fachaufsicht verschweißte Stahlkonstruktion aus Hohl- und Walzprofilen, grundiert, Lackierung mit Farbe auf Polyurethan Basis, in einem Farbton der Palette RAL classic Ihrer Wahl lackiert* , 8 Stck. Containerecken. Ausführung laut prüffähiger Statik und bei entsprechend vorbereiteter Gründung zweifach stapelbar.

*(außer die beiden RAL Töne 9006/9007, diese gegen Aufpreis und unter Einschränkungen –Leucht- oder Signalfarben sind nicht möglich.)

Bodenaufbau

Blindboden: 0,5 mm verzinktes Profilblech zu Bodenquerträgern aufgenietet

Dämmung: Mineralwolle, Brandverhalten gem. DIN EN 13501-1, Baustoffklasse A1 - nichtbrennbar

Dampfsperre: 0,2 mm Polyäthylenfolie

Bodenplatte: 22 mm Spanplatte V100, Brandverhalten gem. DIN EN 13501-1, Klasse D-S2, auf Profilstahlträgern verschraubt, Stöße gespachtelt und geschliffen, von unten mit U-Profil unterlegt

In Sanitärbereichen - 22 mm zementgebundene Spanplatte , wasserresistent, Brandverhalten gem. DIN EN 13501-1, Klasse A2-S1, auf Profilstahlträgern verschraubt, Stöße gespachtelt und geschliffen, von unten mit U-Profil unterlegt

Bodenbelag: 2,0mm PVC Tarkett „Standard plus“, Brandklasse Bfl-s1 nach DIN EN 13501-1, in Bahnen verlegt und vollflächig verklebt, Nähte verschweißt, Farbe grau marmoriert,

Wandabschluss mit 60 mm Hartkernsockelleisten, weiß

In Sanitärbereichen - PVC als Wanne verlegt - ca. 70…100mm an der Wand hochgezogen

Verkehrslast des Bodens: 2.500 N/m²

... Erhöhung auf Wunsch möglich… Ausführung und Preise auf Anfrage. Lastangaben sind zu verstehen als Nutzlasten im auf dem Fundament aufgestellten Zustand (d.h. nicht am Kranhaken), flächig und ohne Einzellastfall.

Wandaufbau

Profilblech: 0,55 mm verzinktes Profilblech, lackiert in Farbton wie Rahmen oder gegen Mehrpreis abweichend in einem Farbton der Palette RAL classic Ihrer Wahl lackiert*, 10 mm Sickentiefe, genietet auf verzinkten U-Profil-Ständerwerk aus verz. Stahl in Stärke gem. Wärmedämmung, Ständerwerk verschraubt zur Stahlrahmenkonstruktion

Dämmung: Mineralwolle, Brandverhalten gem. DIN EN 13501-1, Baustoffklasse A1 - nichtbrennbar

Dampfsperre: 0,2 mm Polyäthylenfolie

*(außer die beiden RAL Töne 9006/9007, diese gegen Aufpreis und unter Einschränkungen –Leucht- oder Signalfarben sind nicht möglich.)

Zwangsbe- oder Entlüftungen in den Außenwänden mit außen liegendem Kiemenblech und innen liegendem Kunststoffgitter mit Insektenschutz. Zwischen Außenblech und Gitter PVC Rohr NW 100 mm als Leibung zur der Isolierung.

Ausführung der Wärmedämmung für EnEV2014**

(Stand ab Januar 2016 - Nachfolgend Referenzwerte, bei näherer Konkretisierung und auf Anfrage ist ein individueller Energieausweis möglich. Erst dabei wird die Gesamtentsprechung des Gebäudes geprüft und bestätigt.)

Boden 200 mm Mineralwolle, U=0,167 W/m²K

Außenwände 200 mm Mineralwolle, U=0,168 W/m²K

Zwischenwände 60 mm Mineralwolle, U=0,698 W/m²K

Dach 220 mm Mineralwolle, U=0,154 W/m²K

**Hinweis: „Ausführung der Wärmedämmung für EnEV2014“ bedeutet, dass die wärmeübertragende opake Hüllfläche des Gebäudes so sein gedämmt wird, dass deren mittlerer Transmissionswärmeverlust unter den in der EnEV geforderten Maximalwerten liegt. Damit ist die Erfüllung der EnEV bei Gebäuden mit einer Nutzfläche von unter 50m² (EnEV §8) oder bei Anschluss an eine vorhandene Heizanlage (EnEV §9) stets gewährleistet. In den allermeisten Fällen werden die Gesamtanforderungen der EnEV auch bei Gebäuden >50m² Nutzfläche erfüllt. Hier ist jedoch nicht die Wärmedämmung allein, sondern der Primärenergieverbrauch die entscheidende Kenngröße. Weiterhin sollen lt. Gesetzgeber erneuerbare Energien verwendet werden (EEWärmeG). Somit werden Faktoren wie die Anlagentechnik des Gebäudes (wie Heizung, Lüftung etc.) und dessen Ausrichtung einbezogen. Der Energieausweis wird in aller Regel erst nach Abschluss der Planungen erstellt. Erst mit diesem Dokument können wir die vollständige Entsprechung von EnEV und EEWärmeG bescheinigen. Wenn z.B. eine ungünstige Ausrichtung vorliegt (z.B. große Fensterflächenanteile – insbesondere auf der Nordseite) oder z.B. falls die Erzeugung von Wärme auf Basis fossiler Brennstoffe (Öl, Gas) mit einer neuen Heiztherme geplant ist, kann bei Gebäuden >50m² Nutzfläche im Rahmen der weiteren Konkretisierung geprüft werden, ob sich eine EnEV / EEWärmeG-Entsprechung einstellt oder ggfls. zusätzlich und gegen Mehrkosten der verstärkte Einsatz erneuerbarer Energien als weitere Auflage zu erfüllen ist.

Der Einsatz erneuerbarer Energien klingt zunächst kostspielig, kann aber beispielsweise schon mit unseren günstigen Wärmepumpengeräten (dezentrale Klima-Split-Geräte mit Heizfunktion), einer Trinkwasserwärmepumpe statt E-Boiler oder mit einer optionalen Lüftungsanlage mit Wärmerückgewinnung erfolgen. Bitte sprechen Sie uns bei Fragen an: Wir sind erfahren und geübt darin, dieses komplexe Thema im Sinne unserer Kunden zu lösen.

Dachaufbau

Profilblech: 0,75 mm Profilblech verzinkt, nicht lackiert, Sickentiefe 40 mm, belüftet, aufgelegt und befestigt auf speziell gekanteten Dachquerträgern, die mit der Rahmenkonstruktion verschraubt sind.

Dämmung: Mineralwolle, Brandverhalten gem. DIN EN 13501-1, Baustoffklasse A1 – nichtbrennbar

Dampfsperre: 0,2 mm Polyäthylenfolie



Dachentwässerung erfolgt je Containermodul über vier PVC-Fallrohre (NW 60 mm Außendurchmesser 63mm), die in den Ecksäulen nicht sichtbar verlegt sind. Diese sind an einer Kastenrinne angeschlossen welche in den beiden stirnseitigen Dachrahmen der Container integriert ist. Anschluss an Kanalnetz kundenseitig.

Schneelast*: 1,25 kN/m², Dach zu Revisionszwecken begehbar
(*Standard-Schneelast. Je nach Aufstellort ist bauseitig zu prüfen, ob ggfls. höhere Schneelasten zu gewährleisten sind. Das Dach für höhere Schneelasten auszulegen ist gegen Mehrpreis möglich.

Innenverkleidung

(ohne Feuerschutzausführung)

Decke: 10 mm beidseitig melaminharzbeschichtete Spanplatte V20, weiß, Schutzklasse E1, Brandverhalten gem. DIN EN 13501-1: D-S2, an Profilstahlträgern genietet, Nietköpfe mit farblich passenden Kunststoffkappen abgedeckt, alle Stoß- und Eckverbindungen mit speziellen Kunststoffleisten versehen

Wände: 10 mm beidseitig melaminharzbeschichtete Spanplatte V20, weiß, Schutzklasse E1, Brandverhalten gem. DIN EN 13501-1: D-S2, an Stahlständerwerk genietet, Nietköpfe mit farblich passenden Kunststoffkappen abgedeckt, alle Stoß- und Eckverbindungen mit speziellen Kunststoffleisten versehen

Innentrennwände mit Wärmedämmung

Ausstattung der Wohncontainer-Anlage

Außentür

1Stck. ALU-Außentür 1000/2100 mm, 1-flügelig, weiße Profile (innen und außen), wärmegedämmtes Leichtmetall-Profilsystem, nach außen gehend, Profilzylinder mit 3 Schlüsseln, beidseitig Drücker, Verglasung – 1/1 VSG geteilt mit Kämpferprofil, incl. Obertürschließer

Innentür

9Stck. ZK Stahltür 875/2000 mm, verzinkt, Tür und Zarge weiß lackiert, glatte Ausführung, isoliert,

Spezial-Eckzarge mit 3seitiger Dichtung, Türblattstärke 40 mm,

Beschlag mit PZ-Schloss und 3 Schlüsseln, incl. Türanschlag

8Stck. ZK Stahltür 625/2000 mm, verzinkt, isoliert, glatte Ausführung, Spezial-Eckzarge mit 3seitiger Dichtung, Türblattstärke 40 mm, Tür und Zarge weiß lackiert, Beschlag,

mit PZ-Schloss und 3 Schlüsseln, incl. Türanschlag

Fenster

15Stck. Kunststoff-Fenster weiß, 1800/1200 mm, 2-flügelig, isolierverglast, beide Flügel

mit Dreh/Kippbeschlag, incl. Kunststoffrollladen, Gurtrollern a. P., k-Wert 1,1W/m²K

Fensterbrüstungshöhe: Standard-Fenster 850 mm OKFF

Die Fenster erhalten außen eine Fensterbank.

Elektro-Installation

nach VDE 0100, 400/230 V,

incl. Hauptverteilung mit Sicherungsautomaten, Deckel, FI - Schutzschalter, Elektroplan

Kabeleinführung bauseits durch Boden , (bauseitiger Festanschluss, keine hässlichen Außenstecker, Verschließen und Abdichten der Bodenöffnung bauseits), vertikaler Kabelkanal bis zum Verteilerkasten Kabelführung von Container zu Container im Kabelkanal unter Decke.

8Stck. Leuchte MODUS LLX, 1x18W LED mit Raster BAP

22Stck. Leuchte MODUS LLX, 2x22W LED mit Raster BAP

8Stck. LUNA 100+ LED, incl. 7W

9Stck. Lichtschalter, weiß

3Stck. Wechselschalter, weiß

8Stck. Serienschalter, weiß, feuchtraumgeschützt

20Stck. Steckdose 230 V, weiß, + 300mm OKFF

8Stck. Steckdose 230 V, weiß, feuchtraumgeschützt, ca. 1400 mm OKFF

18Stck. Steckdose für elektrische Heizung, extra abgesichert, weiß

8Stck. Elektro-Heizkonvektor 1 kW, mit stufenlosem Temperaturwähler und Thermostat

10Stck. Elektro-Heizkonvektor 2 kW, mit stufenlosem Temperaturwähler und Thermostat

8Stck. Elektro-Boiler AEG, 1-4 kW/230 V, 80L, Maße 1050/510/510 mm, 35-85 °C, Frostsicherung

8Stck. Wandventilator, Fabr. Maico, AWB 100, 90 m³/h, 13W, Wandöffnung ca. DN 100, gesteuert über Schalter

8Stck. Inverter-Splitklimagerät mit Wärmepumpenfunktion zum effizienten Heizen mit erneuerbarer Energie (Umgebungswärme) – besteht aus 1 Außengerät und 1 Innengerät, als Wandgerät mit IR – Fernbedienung, Typ: Fujitsu ASYG07LLCC-/ AOYG07LLCC (oder gleichwertig), ohne Kondensatpumpe –> Kondenswasser wird mit Gefälle durch Regenablauf abgeführt

ASYG07LLCC/

AOYG07LLCC

Nennwerte lt. Datenblatt Fujitsu Änderungen / Irrtum vorbehalten

Davon aus Stromnetz

(Rest aus Außenluft)

Nennleistung Kühlen

kW

2,0 (0,9 – 2,8 geregelt)

ø ~ 0,426 kW

Nennleistung Heizen

kW

2,7 (0,9 - 3,6 geregelt)

ø ~ 0,620 kW

EER Kühlen

W/W

4,26

EEK ø: A++

COP Heizen

W/W

4,35

EEK ø: A+

1Stck. Inverter-Splitklimagerät mit Wärmepumpenfunktion zum effizienten Heizen mit erneuerbarer Energie (Umgebungswärme) – besteht aus 1 Außengerät und 1 Innengerät, als Wandgerät mit IR – Fernbedienung, Typ: Fujitsu ASYG18LFCA-/ AOYG18LFC (oder gleichwertig), ohne Kondensatpumpe –> Kondenswasser wird mit Gefälle durch Regenablauf abgeführt

ASYG18LMCA/

AOYG18LMCA

Nennwerte lt. Datenblatt Fujitsu Änderungen / Irrtum vorbehalten

Davon aus Stromnetz

(Rest aus Außenluft)

Nennleistung Kühlen

kW

5,2 (0,9 – 6,0 geregelt)

ø ~ 1,52 kW

Nennleistung Heizen

kW

6,3 (0,9 – 9,1 geregelt)

ø ~ 1,71 kW

EER Kühlen

W/W

3,42

EEK ø: A++

COP Heizen

W/W

3,68

EEK ø: A

Sanitärausstattung

8Stck. Porzellan-Tiefspül-Toilette, stehend, Farbe sanitärweiß, Kst .- WC-Brille mit Deckel, a.P. Spülkasten, Kst.-Papierhalter und Kst.-Mantelhaken

8Stck. Porzellan-Handwaschbecken, Farbe sanitärweiß, mit Zweihandmischbatterie für Kalt-/Warmwasser, Geruchverschluss, incl. Kristallglas-Spiegel, Kst. Ablage, Kst.-Handtuchhaken

8Stck. Kunststoff-Duschkabine 800/800 mm, mit Stand- und Schlauchbrause, Einhandmischbatterie und Duschvorhang

8Stck. Gully (Notablauf) mit Geruchsverschluss (ohne Gefälle), nicht an die Abfluss-Leitung angeschlossen

8Stck. Abwasserentlüftung durch Außenwand

8Stck. Zu- 3/4'' und Abwasser Ø 100 mm, durch Boden

Alle Rohrleitungen werden hinter Sockelkanal verlegt
Abflussleitungen: HT-Rohr grau, ohne Anstrich
Zuflussleitungen: Kupfer-Rohr, ohne Anstrich, ohne Isolierung

Sonstiges:

2Stck. Stütze

Preis auf Anfrage
