Art.Nr.: 2130435A

1 Stck. Mobilraum-Kombination, Maße:

12.000 x 18.035 x 3.040 mm I.H. 2.500 mm





bestehend aus:



6 Stck. Mobilraum-Elementen, Maße je CT

12.000 x 2.990 x 3.040 mm I.H. 2.500 mm

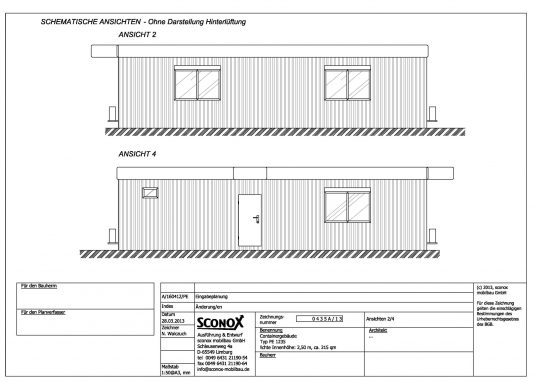

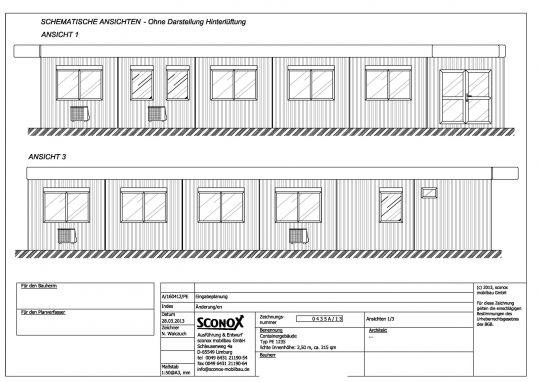

gemäß Beschreibung und Zeichnung - ohne Gabelstaplertaschen

Rahmen mit Profilblech verdeckt - Profilblechfassade

Unter Fachaufsicht verschweißte Stahlkonstruktion aus Hohl- und Walzprofilen, grundiert, Lackierung mit Farbe auf Polyurethan Basis, in einem Standard- RAL Ton Ihrer Wahl lackiert RAL 7024 Graphitgrau

8 Stck. Containerecken. Ausführung laut prüffähiger Statik zweifach stapelbar



Bodenaufbau

Blindboden: 0,5 mm verzinktes Profilblech zu Bodenquerträgern aufgenietet

Isolierung: Mineralwolle, Brandschutzverhalten gem. DIN EN 13501-1, Brandschutzklasse A1

Dampfsperre: 0,2 mm Polyäthylenfolie

Bodenplatte: 22 mm Spanplatte V 100, auf Profilstahlträgern verschraubt, Stöße gespachtelt und geschliffen, von unten mit U-Profil unterlegt

Sanitärbereiche: 22 mm zementgebundene Spanplatte

Bodenbelag: Ausstellung: 2 mm PVC Tarkett Standard, in Bahnen verlegt und vollflächig verklebt, Nähte verschweißt, Farbe grau marmoriert, Wandabschluss mit ca. 60 mm Hartkernsockelleisten, weiß

Büros und Besprechung: Nadelfies Teppich inklusive Teppichsockelleisten

Sanitärbereiche: 200 x 200 mm Bodenfliesen, Rako TAURUS Granit, rutschhemmend R 10, Farbe 76 Nordic (grau), Fugenfarbe grau



Verkehrslast des Bodens: 2.500 N/m²

... Erhöhung auf Wunsch möglich… Ausführung und Preise auf Anfrage



Wandaufbau

Profilblech: 0,55 mm verzinktes Profilblech im RAL Ton Ihrer Wahl lackiert, RAL 7024 Graphitgrau

10 mm Sickentiefe, auf verz. U-Profil-Stahl-Wandgerippe, das zur Stahlrahmenkonstruktion verschraubt ist, genietet, Stärke entsprechend der Isolierung

Isolierung: Mineralwolle, Brandschutzverhalten gem. DIN EN 13501-1, Brandschutzklasse A1

Dampfsperre: 0,2 mm Polyäthylenfolie

Zwangsbe- oder Entlüftungen in den Außenwänden mit außen liegendem Kiemenblech und innen liegendem Kunststoffgitter mit Insektenschutz. Zwischen Außenblech und Gitter PVC Rohr NW 100 mm zum Schutz der Isolierung.

Erhöhte Isolierung

(Isolierung der Außenhülle lt. Energieausweis gemäß EnEV2014, kältebrückenoptimiert)

Boden 200 mm Mineralwolle, k=0,160 W/m²K

Außenwände 200 mm Mineralwolle, k=0,169 W/m²K

Zwischenwände 60 mm Mineralwolle, k=0,574 W/m²K

Dach 220 mm Mineralwolle, k=0,153 W/m²K



Dachaufbau

Profilblech: 0,75 mm verzinktes Profilblech, Sickentiefe 40 mm, belüftet, Lagerung aufgelegt und befestigt auf speziell gekanteten Dachprofilen, die bündig mit der Rahmenkonstruktion verschraubt werden

Isolierung. Mineralwolle, Brandschutzverhalten gem. DIN EN 13501-1, Brandschutzklasse A1

Dampfsperre: 0,2 mm Polyäthylenfolie



Dachentwässerung erfolgt über 4 in den Eckstielen untergebrachte PVC- Fallrohre NW 60 mm, die auf einen in den oberen Containerkästen eingebrachten Rohrstutzen aufgebracht sind.

Dachbelastung: 1 250 N/m²



Innenverkleidung

Decke: 10 mm beidseitig melaminharzbeschichtete Spanplatte, formaldehydfrei, weiß, auf Profilstahlträgern genietet mit Blindnieten, Nietköpfe mit farblich passenden Kunststoffkappen abgedeckt, alle Stoß- und Eckverbindungen mit speziellen Kunststoffleisten versehen

Wände: 10 mm beidseitig melaminharzbeschichtete Spanplatte, weiß, formaldehydfrei, Schutzklasse E1, Nietköpfe mit farblich passenden Kunststoffkappen abgedeckt, alle Stoß- und Eckverbindungen mit speziellen Kunststoffleisten versehen

Sanitärbereiche: 200 x 200 mm Wandfliesen, Rako COLOR ONE, weiß glänzend oder matt, Fugenfarbe weiß, raumhoch gefliest

Innentrennwände mit Isolierung






AUSSTATTUNG



Außentür:

1 Stck. MZ-Mehrzwecktür 875/2000 mm, aus feuerverzinktem Stahlblech, Isolierfüllung, glatte Ausführung, Spezial-Eckzarge mit 4-seitiger Dichtung, Türblattstärke 40 mm, außen lackiert im RAL-Ton 7001 Silbergrau, innen weiß, Sicherheitsbeschlag, PZ-Schloss und 3 Schlüssel, incl. Türanschlag aus Gummi

1 Stck. ALU-Außentür 2000/2100 mm, 2-flügelig, Profile ähnlich RAL-Ton 7001 Silbergrau, nach außen gehend, mit einem Gehflügel mit PZ-Schloss und 3 Schlüsseln, beidseitig Drücker und einem Standflügel mit Treibriegel, wärmegedämmtes Leichtmetall-Profilsystem, Verglasung - VSG geteilt mit Kämpferprofil



Innentür:

3 Stck. Holzinnentür 875/2000 mm, Stahlumfassungszarge, weiß, Türblatt mit Wabeneinlage, Oberfläche mit PVC Folie beschichtet oder lackiert, Kst.- Drückergarnitur und Beschlag, BB-Schloss und 1 Schlüssel

2 Stck. Holzinnentür 625/2000 mm, Stahlumfassungszarge, weiß, Türblatt mit Wabeneinlage, Oberfläche mit PVC Folie beschichtet oder lackiert, Kst.- Drückergarnitur und Beschlag, BB-Schloss und 1 Schlüssel

1 Stck. Holzinnentür zur WC-Zelle 625/2000 mm, Stahlumfassungszarge, weiß, mit Wabenmittellage, Oberfläche mit PVC Folie beschichtet oder lackiert, Kst.- Drückergarnitur und Beschlag, Schloss mit Frei/Besetzt-Beschlag

Fenster:

11 Stck. Kunststoff-Fenster, 1800/1200 mm, 2-flügelig, isolierverglast, mit Dreh/Kippbeschlag, incl. Kunststoffrollladen, Gurtroller auf Putz, k-Wert 1,1W/m²K

3 Stck. Kunststoff-Fenster, 900/1200 mm, 1-flügelig, isolierverglast, mit Dreh/Kippbeschlag, incl. Kunststoffrollladen, Gurtroller auf Putz, k-Wert 1,1W/m²K

1 Stck. Kunststoff-Innenfenster, 1800/1200 mm, 2-flügelig, isolierverglast, feststehend, ohne Rollladen, k-Wert 1,1W/m²K

1 Stck. Kunststoff-Innenfenster weiß, 1200/1200 mm, 1-flügelig, isolierverglast, feststehend, ohne Rollladen, k-Wert 1,1W/m²K

2 Stck. Kunststoff-Fenster 600/400 mm, 1-flügelig, isolierverglast, mit Kippbeschlag, äußere Scheibe mit Ornamentverglasung, k-Wert 1,1W/m²K, ohne Rollalden

Farbe Innenfenster: weiß/weiß

Farbe Fensterprofile Außenfenster: Außen ähnlich RAL 7001 silbergrau foliert, innen weiß

Farbgebung Rollladenkasten: Außen ähnlich RAL 2004 Reinorange, innen weiß

Fensterbrüstungshöhe: 850 mm OKFF, Sanitärfenster 1.800 mm OKFF

Die Fenster erhalten außen eine Fensterbank

Sanitärausstattung:

2 Stck. Porzellan-Tiefspül-Toilette, stehend, Farbe sanitärweiß, Kst .- WC-Brille mit Deckel, Spülkasten, Papierhalter und Mantelhaken

1 Stck. WC-Kabine mit Holzinnentür ca. 665/1800 mm, weiß, mit Wabeneinlage, Oberfläche mit PVC Folie beschichtet, Schloss mit Frei/Besetzt-Beschlag, mit Boden- und Deckenfreiheit, Trennwand aus kunststoffbeschichteten Spanplatten mit Stahlrahmen, weiß lackiert

2 Stck. Porzellanurinal mit Geruchverschluss und Spüler

2 Stck. Schamwand

2 Stck. Porzellan-Handwaschbecken, Farbe sanitärweiß, mit Zweihandmischbatterie für Kalt-/Warmwasser, Geruchverschluss, incl. Kristallglas-Spiegel, Kst. Ablage, Handtuchhaken

1 Stck. Abwasserentlüftung durch Außenwand

1 Stck. Kaltwasser und Abwasser-Anschlüsse sowie Steckdosen für bauseitige Miniküche

1 Stck. Zu- 3/4'' und Abwasser Ø 50 mm, durch Boden

1 Stck. Zu- 3/4'' und Abwasser Ø 100 mm, durch Boden

Rohrleitungen werden hinter der Küche offen auf der Wand verlegt

Restliche Rohrleitungen werden verdeckt hinter Vorwandinstallation verlegt

Abflussleitungen: HT-Rohr grau, ohne Anstrich

Zuflussleitungen: Kupfer-Rohr, ohne Anstrich, ohne Isolierung

2 Stck. Revisionsöffnung im Containerboden, incl. herausnehmbarer Abdeckung

6,5 lfm Installationswand, als Verkleidung der Rohrleitungen innerhalb der Sanitärinstallation.

Wand als Ablagemöglichkeit geeignet

Elektro-Installation nach VDE 0100, 400/230 V, incl. Unterverteilung mit Sicherungsautomaten, FI - Schutzschalter 0,03 A.

Kabeleinführung bauseits durch Boden, vertikaler Kabelkanal bis zum Verteilerkasten

Kabelführung von Container zu Container im Kabelkanal unter Decke.

2 Stck. Rundleuchte 60 W

2 Stck. Langfeldleuchte 1 x 36 W mit Wanne

28 Stck. Leuchte 2 x 58 W mit Parabolraster, hochglänzend, BAP

6 Stck. Lichtschalter, weiß

4 Stck. Wechselschalter, weiß

1 Stck. Steckdose für Frostwächter, weiß

22 Stck. Steckdose 230 V, weiß

3 Stck. Steckdose 230 V, weiß, feuchtraumgeschützt IP44, ca. 1400 mm OKFF

1 Stck. Steckdose für el. Heizung, extra abgesichert, weiß

2 Stck. Steckdose für Boiler, extra abgesichert, feuchtraumgeschützt IP44

27 lfm Fensterbrüstungskanal 170/65 mm Rehau - BK, weiß, für Daten- und Stromleitungen, mit separaten Deckenabschnitten für Einbaudosen, mit Trennleiste

1 Stck. Kleinheizung 0,5 kW, mit Stufenschalter als Frostwächter

1 Stck. El. Heizkonvektor 2 kW, mit stufenlosem Temperaturwähler und Thermostat,

feuchtraumgeschützt

2 Stck. Untertischgerät 5 l - 2 kW, stufenlos von ca. 35 - 85 °C einstellbare Temperatur, incl. Festanschluss

1 Stck. Splitklimagerät - besteht aus 1 Außengerät und 1 Innengerät, als Wandgerät mit IR - Fernbedienung, Typ: Fujitsu ASYG07LE, Kühlleistung 2,1 kW, Heizen 3,0 kW, bis 50m³, Energieeffizienzklasse „A", ohne Kondensatpumpe, Kondenswasser wird durch Wand abgeführt

1 Stck. Splitklimagerät - besteht aus 1 Außengerät und 1 Innengerät, als Wandgerät mit IR - Fernbedienung, Typ: Fujitsu ASYG12LE, Kühlleistung 3,4 kW, Heizen 4,0 kW, bis 90m³, Energieeffizienzklasse „A", ohne Kondensatpumpe, Kondenswasser wird durch Wand abgeführt

2 Stck. Splitklimagerät - besteht aus 1 Außengerät und 1 Innengerät, als Wandgerät mit IR - Fernbedienung, Typ: Fujitsu ASYG30LE, Kühlleistung 8,0 kW, Heizen 8,8 kW, bis 220 m³, Energieeffizienzklasse „A", ohne Kondensatpumpe, Kondenswasser wird durch Wand abgeführt

21 lfm Fensterbrüstungskanal 170/65 mm Rehau - BK, weiß, für Daten- und Stromleitungen, mit separaten Deckenabschnitten für Einbaudosen, mit Trennleiste - teils an Decke

1 Stck. Bodentank LEGRANT 89611

- 2x Steckdose, weiß

- 2x CAT6- Dose ohne Verkabelung (bauseitige Zuführung und Anschluss)

- ca 10lfm Leerrohr bis zum Kabelkanal

2 Stck. Kabelauslass 230V für bauseitige Leuchte

1 Stck. Schalter für die Kabelauslässe

1 Stck. Wandöffnung für Eingang Telekom



Sonstiges:

60 lfm Attika-Blende, gekantet aus verzinktem Stahlblech 1,5 mm stark, incl. Befestigungshalter, Halterung am Dachrahmen verschraubt, Oberfläche in Farbe mit licht- und wetterbeständigem Zwei-Komponentenlack lackiert, Blendhöhe 400 mm. Farbe: Ähnlich RAL 2004 Reinorange.

4 lfm Attika-Blende - wie vor - um die Vordächer herum

1 Stck. Stahlvordach 1 x 1,2m aus Dachrahmenmaterial, Untersicht ähnlich RAL 2004 Reinorange

1 Stck. Stahlvordach 2,5 x 1,0m aus Dachrahmenmaterial, Untersicht ähnlich RAL 2004 Reinorange

4 Stck. Stütze

Preis auf Anfrage
