Produktbeschreibung

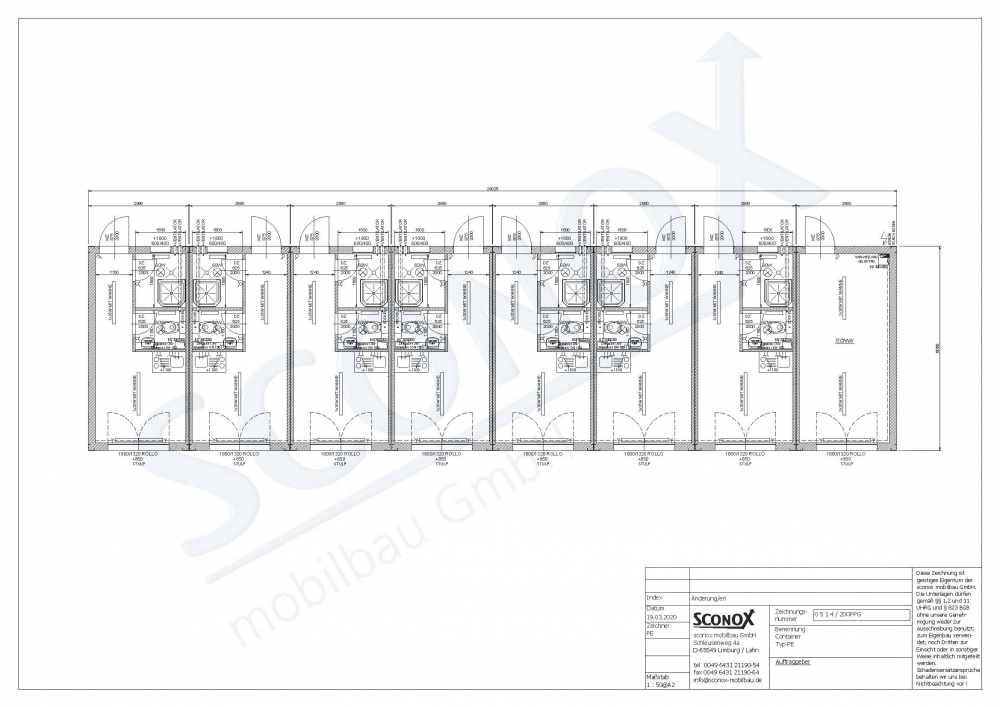

Technische Baubeschreibung: Unterkunft mit 7 Wohneinheiten inkl. Miniküche und Technikraum

1 Stck. Mobilraum-Kombination, Maße:

6.058 x 24.025 x 3.160 mm
IH 2.600 mm



bestehend aus:



8 Stck. Mobilraum-Elementen, Maße je CTR:

6.058 x 2.990 x 3.160 mm
IH 2.600 mm



gemäß Beschreibung und Zeichnung ohne Gabelstaplertaschen



Rahmen

Unter Fachaufsicht verschweißte Stahlkonstruktion aus Hohl- und Walzprofilen, grundiert, Lackierung mit Farbe auf Polyurethan Basis, in einem Farbton der Palette RAL classic Ihrer Wahl lackiert* , 8 Stck. Containerecken. Ausführung laut prüffähiger Statik und bei entsprechend vorbereiteter Gründung zweifach stapelbar.



*(außer die beiden RAL Töne 9006/9007, diese gegen Aufpreis und unter Einschränkungen –Leucht- oder Signalfarben sind nicht möglich.)



Bodenaufbau

Blindboden: 0,5 mm verzinktes Profilblech zu Bodenquerträgern aufgenietet

Dämmung: Mineralwolle, Brandverhalten gem. DIN EN 13501-1, Baustoffklasse A1 - nichtbrennbar

Dampfsperre: 0,2 mm Polyäthylenfolie

Bodenplatte: 22 mm Spanplatte V100, Brandverhalten gem. DIN EN 13501-1, Klasse D-S2, auf Profilstahlträgern verschraubt, Stöße gespachtelt und geschliffen, von unten mit U-Profil unterlegt

In Sanitärbereichen - 22 mm zementgebundene Spanplatte , wasserresistent, Brandverhalten gem. DIN EN 13501-1, Klasse A2-S1, auf Profilstahlträgern verschraubt, Stöße gespachtelt und geschliffen, von unten mit U-Profil unterlegt

Bodenbelag: 2,0mm PVC Tarkett „Standard plus“, Brandklasse Bfl-s1 nach DIN EN 13501-1, in Bahnen verlegt und vollflächig verklebt, Nähte verschweißt, Farbe grau marmoriert,

Wandabschluss mit 60 mm Hartkernsockelleisten, weiß

In Sanitärbereichen - PVC als Wanne verlegt - ca. 70…100mm an der Wand hochgezogen

Verkehrslast des Bodens: 2.500 N/m²

... Erhöhung auf Wunsch möglich… Ausführung und Preise auf Anfrage. Lastangaben sind zu verstehen als Nutzlasten im auf dem Fundament aufgestellten Zustand (d.h. nicht am Kranhaken), flächig und ohne Einzellastfall.



Wandaufbau

Profilblech: 0,55 mm verzinktes Profilblech, lackiert in Farbton wie Rahmen oder gegen Mehrpreis abweichend in einem Farbton der Palette RAL classic Ihrer Wahl lackiert*, 10 mm Sickentiefe, genietet auf verzinkten U-Profil-Ständerwerk aus verz. Stahl in Stärke gem. Wärmedämmung, Ständerwerk verschraubt zur Stahlrahmenkonstruktion

Dämmung: Mineralwolle, Brandverhalten gem. DIN EN 13501-1, Baustoffklasse A1 - nichtbrennbar

Dampfsperre: 0,2 mm Polyäthylenfolie

*(außer die beiden RAL Töne 9006/9007, diese gegen Aufpreis und unter Einschränkungen –Leucht- oder Signalfarben sind nicht möglich.)

Zwangsbe- oder Entlüftungen in den Außenwänden mit außen liegendem Kiemenblech und innen liegendem Kunststoffgitter mit Insektenschutz. Zwischen Außenblech und Gitter PVC Rohr NW 100 mm als Leibung zur der Isolierung.

Ausführung der Wärmedämmung für EnEV2014**

(Stand ab Januar 2016 - Nachfolgend Referenzwerte, bei näherer Konkretisierung und auf Anfrage ist ein individueller Energieausweis möglich. Erst dabei wird die Gesamtentsprechung des Gebäudes geprüft und bestätigt.)

Boden 200 mm Mineralwolle, U=0,167 W/m²K

Außenwände 200 mm Mineralwolle, U=0,168 W/m²K

Zwischenwände 60 mm Mineralwolle, U=0,698 W/m²K

Dach 220 mm Mineralwolle, U=0,154 W/m²K

**Hinweis: „Ausführung der Wärmedämmung für EnEV2014“ bedeutet, dass die wärmeübertragende opake Hüllfläche des Gebäudes so sein gedämmt wird, dass deren mittlerer Transmissionswärmeverlust unter den in der EnEV geforderten Maximalwerten liegt. Damit ist die Erfüllung der EnEV bei Gebäuden mit einer Nutzfläche von unter 50m² (EnEV §8) oder bei Anschluss an eine vorhandene Heizanlage (EnEV §9) stets gewährleistet. In den allermeisten Fällen werden die Gesamtanforderungen der EnEV auch bei Gebäuden >50m² Nutzfläche erfüllt. Hier ist jedoch nicht die Wärmedämmung allein, sondern der Primärenergieverbrauch die entscheidende Kenngröße. Weiterhin sollen lt. Gesetzgeber erneuerbare Energien verwendet werden (EEWärmeG). Somit werden Faktoren wie die Anlagentechnik des Gebäudes (wie Heizung, Lüftung etc.) und dessen Ausrichtung einbezogen. Der Energieausweis wird in aller Regel erst nach Abschluss der Planungen erstellt. Erst mit diesem Dokument können wir die vollständige Entsprechung von EnEV und EEWärmeG bescheinigen. Wenn z.B. eine ungünstige Ausrichtung vorliegt (z.B. große Fensterflächenanteile – insbesondere auf der Nordseite) oder z.B. falls die Erzeugung von Wärme auf Basis fossiler Brennstoffe (Öl, Gas) mit einer neuen Heiztherme geplant ist, kann bei Gebäuden >50m² Nutzfläche im Rahmen der weiteren Konkretisierung geprüft werden, ob sich eine EnEV / EEWärmeG-Entsprechung einstellt oder ggfls. zusätzlich und gegen Mehrkosten der verstärkte Einsatz erneuerbarer Energien als weitere Auflage zu erfüllen ist.

Der Einsatz erneuerbarer Energien klingt zunächst kostspielig, kann aber beispielsweise schon mit unseren günstigen Wärmepumpengeräten (dezentrale Klima-Split-Geräte mit Heizfunktion), einer Trinkwasserwärmepumpe statt E-Boiler oder mit einer optionalen Lüftungsanlage mit Wärmerückgewinnung erfolgen. Bitte sprechen Sie uns bei Fragen an: Wir sind erfahren und geübt darin, dieses komplexe Thema im Sinne unserer Kunden zu lösen.



Dachaufbau

Profilblech: 0,75 mm Profilblech verzinkt, nicht lackiert, Sickentiefe 40 mm, belüftet, aufgelegt und befestigt auf speziell gekanteten Dachquerträgern, die mit der Rahmenkonstruktion verschraubt sind.

Dämmung: Mineralwolle, Brandverhalten gem. DIN EN 13501-1, Baustoffklasse A1 – nichtbrennbar

Dampfsperre: 0,2 mm Polyäthylenfolie



Dachentwässerung erfolgt je Containermodul über vier PVC-Fallrohre (NW 60 mm Außendurchmesser 63mm), die in den Ecksäulen nicht sichtbar verlegt sind. Diese sind an einer Kastenrinne angeschlossen welche in den beiden stirnseitigen Dachrahmen der Container integriert ist. Anschluss an Kanalnetz kundenseitig.

Schneelast*: 1,25 kN/m², Dach zu Revisionszwecken begehbar
(*Standard-Schneelast. Je nach Aufstellort ist bauseitig zu prüfen, ob ggfls. höhere Schneelasten zu gewährleisten sind. Das Dach für höhere Schneelasten auszulegen ist gegen Mehrpreis möglich.

Innenverkleidung

(ohne Feuerschutzausführung)



Decke: 10 mm beidseitig melaminharzbeschichtete Spanplatte V20, weiß, Schutzklasse E1, Brandverhalten gem. DIN EN 13501-1: D-S2, an Profilstahlträgern genietet, Nietköpfe mit farblich passenden Kunststoffkappen abgedeckt, alle Stoß- und Eckverbindungen mit speziellen Kunststoffleisten versehen

Wände: 10 mm beidseitig melaminharzbeschichtete Spanplatte V20, weiß, Schutzklasse E1, Brandverhalten gem. DIN EN 13501-1: D-S2, an Stahlständerwerk genietet, Nietköpfe mit farblich passenden Kunststoffkappen abgedeckt, alle Stoß- und Eckverbindungen mit speziellen Kunststoffleisten versehen

Innentrennwände mit Wärmedämmung






Ausstattung



Außentür

8Stck. MZ-Mehrzwecktür 875/2000 mm, aus verzinktem Stahlblech, Isolierfüllung, glatte Ausführung, Spezial-Eckzarge mit 4-seitiger Dichtung, Türblattstärke 40 mm,

standardmäßig innen wie außen im Farbton der Außenwände lackiert, Beschlag,

mit PZ-Schloss und 3 Schlüsseln, incl. Türanschlag aus Gummi



Innentür

14Stck. Holzinnentür 625/2000 mm, Stahlumfassungszarge, weiß, Türblatt mit Wabeneinlage,

Oberfläche mit PVC Folie beschichtet oder lackiert, Kst.- Drückergarnitur und Beschlag,

BB-Schloss und 1 Schlüssel

Fenster

8Stck. Kunststoff-Fenster weiß, 1800/1320 mm, isolierverglast,

Dreh – STULP – Dreh//Kippbeschlag, incl. Kunststoffrollladen, Gurtrollern a. P., k-Wert 1,1W/m²K

7Stck. Kunststoff-Fenster weiß, 600/400 mm, isolierverglast, mit Kippbeschlag, äußere Scheibe mit Ornamentverglasung, ohne Rollladen, k-Wert 1,1W/m²K

Fensterbrüstungshöhe: Standard-Fenster 850 mm OKFF
Sanitärfenster 1.800 mm (Griff auf ca. 2.200mm OKFF),

Die Fenster erhalten außen eine Fensterbank.

Elektro-Installation nach VDE 0100, 400/230 V,

incl. Hauptverteilung mit Sicherungsautomaten, Deckel, FI - Schutzschalter, Elektroplan

Kabeleinführung bauseits durch Boden , (bauseitiger Festanschluss, keine hässlichen Außenstecker, Verschließen und Abdichten der Bodenöffnung bauseits), vertikaler Kabelkanal bis zum Verteilerkasten Kabelführung von Container zu Container im Kabelkanal unter Decke.



16Stck. Langfeldleuchte 1x36W mit Wanne

14Stck. Rundleuchte 60 W, feuchtraumgeschützt

8Stck. Lichtschalter, weiß

14Stck. Serienschalter, weiß, feuchtraumgeschützt

16Stck. Steckdose 230 V, weiß, + 300mm OKFF

7Stck. Steckdose 230 V, weiß, feuchtraumgeschützt, ca. 1400 mm OKFF

14Stck. Wandventilator, Fabr. Maico, AWB 100, 90 m³/h, 13W, Wandöffnung ca. DN 100,

gesteuert über Schalter


Miniküche bestehend aus

  • 7Stck. Unterschrank mit integriertem Kühlschrank 127 Liter, Nirosta - Spüle mit Ablage und eingebautem elektrischen Doppelkochfeld, Maß: 1000x600x900 mm
  • 7Stck. Doppelsteckdose 2x 230 V, ca. 1.100 mm OKFF
  • 7Stck. Doppelsteckdose 230V für Küche, extra abgesichert



Sanitärausstattung

  • 7Stck. Porzellan-Tiefspül-Toilette, stehend, Farbe sanitärweiß, Kst .- WC-Brille mit Deckel, a.P. Spülkasten, Kst.-Papierhalter und Kst.-Mantelhaken
  • 7Stck. Porzellan-Handwaschbecken, Farbe sanitärweiß, mit Zweihandmischbatterie für Kalt-/Warmwasser, Geruchverschluss, incl. Kristallglas-Spiegel, Kst. Ablage, Kst.-Handtuchhaken
  • 7Stck. Kunststoff-Duschkabine 800/800 mm, mit Stand- und Schlauchbrause, Einhandmischbatterie und Duschvorhang
  • 7Stck. Gully (Notablauf) mit Geruchsverschluss (ohne Gefälle), nicht an die Abfluss-Leitung angeschlossen
  • 7Stck. Abwasserentlüftung durch Außenwand
  • 7Stck. Zu- 3/4'' und Abwasser Ø 100 mm, durch Boden

Alle Rohrleitungen werden hinter Sockelkanal verlegt
Abflussleitungen: HT-Rohr grau, ohne Anstrich
Zuflussleitungen: Kupfer-Rohr, ohne Anstrich, ohne Isolierung

Warmwasserheizung

Anschluss an bestehende Heizungsanlage / Einbau der Therme erfolgt bauseits.

22Stck. Warmwasserheizkörper mit CU-Rohrnetz, Rohrleitungen werden innenseitig im Warmbereich auf Wand montiert, abgedeckt mit Kunststoffkanal, Heizung in Form von fertigen einbrennlackierten Flachheizkörpern mit kompletter Befestigung. Abdeckschienen, thermische Heizkörperregulierventile, absperrbare Rücklaufverschraubungen, allen erforderlichen Entlüftungen und Entleerungen sowie komplettes Rohrnetz in CU-Rohr – ohne eigene Dämmung, da Verlegung im Warmbereich. Der Anschluss an die bestehende Heizungsanlage erfolgt bauseits. Die Rohrabdeckung HZ-Leiste weiß. Dimensioniert entsprechend Wärmebedarfsberechnung 70/55°C

1Stck. Revisionsöffnung 300 x 300mm, im Containerboden, incl. herausnehmbarer Abdeckung für Heizung Verschließen und Abdichten der Öffnung bauseits

Bauseitig: Therme oder Anschluss an Bestand, Inbetriebnahme und spätere Wartung
