2121400 - Wohncontainer-Anlage, ca 54 m²

2121400 - Wohncontainer-Anlage, ca 54 m²

sconox mobilbau GmbH
Muster-Nr.: 2121400
Preis auf Anfrage
bitte Angebot anfragen


Produktbeschreibung

TECHNISCHE BAUBESCHREIBUNG

1 Stck. Mobilraum-Kombination, Maße:

6.058 x 9.000 x 2.820 mm I.H. 2.500 mm





bestehend aus:



3 Stck. Mobilraum-Elementen, Maße je CTR:

6.058 x 2.990 x 2.820 mm I.H. 2.500 mm

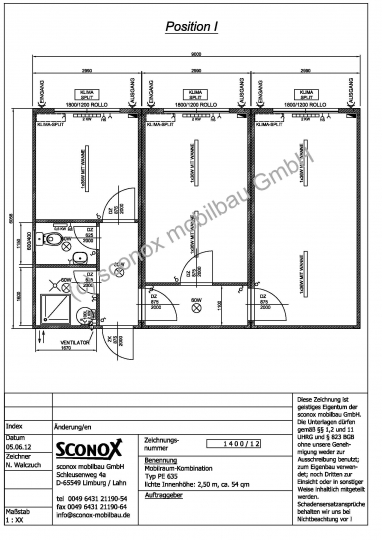

gemäß Beschreibung und Zeichnung - ohne Gabelstaplertaschen



Rahmen

Unter Fachaufsicht verschweißte Stahlkonstruktion aus Hohl- und Walzprofilen, grundiert, Lackierung mit Farbe auf Polyurethan Basis, in einem Standard- RAL Ton Ihrer Wahl lackiert (außer die beiden RAL Töne 9006/9007, diese gegen Aufpreis)

8 Stck. Containerecken. Ausführung laut prüffähiger Statik zweifach stapelbar



Bodenaufbau

Blindboden: 0,5 mm verzinktes Profilblech zu Bodenquerträgern aufgenietet

Isolierung: Mineralwolle, Brandschutzverhalten gem. DIN EN 13501-1, Brandschutzklasse A1

Dampfsperre: 0,2 mm Polyäthylenfolie

Bodenplatte: 22 mm Spanplatte V 100, auf Profilstahlträgern verschraubt, Stöße gespachtelt und geschliffen, von unten mit U-Profil unterlegt

Sanitärbereiche: 22 mm zementgebundene Spanplatte

Bodenbelag: 2 mm PVC Tarkett Standard, in Bahnen verlegt und vollflächig verklebt, Nähte verschweißt, Farbe grau marmoriert, Wandabschluss mit 60 mm Hartkernsockelleisten, weiß

Verkehrslast des Bodens: 2.500 N/m2

... Erhöhung auf Wunsch möglich… Ausführung und Preise auf Anfrage



Wandaufbau

Profilblech: 0,55 mm verzinktes Profilblech im RAL Ton Ihrer Wahl lackiert, RAL nach Wunsch

10 mm Sickentiefe, auf verz. U-Profil-Stahl-Wandgerippe, das zur Stahlrahmenkonstruktion verschraubt ist, genietet, Stärke entsprechend der Isolierung

Isolierung: Mineralwolle, Brandschutzverhalten gem. DIN EN 13501-1, Brandschutzklasse A1

Dampfsperre: 0,2 mm Polyäthylenfolie

Zwangsbe- oder Entlüftungen in den Außenwänden mit außen liegendem Kiemenblech und innen liegendem Kunststoffgitter mit Insektenschutz. Zwischen Außenblech und Gitter PVC Rohr NW 100 mm zum Schutz der Isolierung.

Isolierung

Boden 80 mm Mineralwolle, k = 0,632 W/m²K

Außenwände 60 mm Mineralwolle, k = 0,667 W/m²K

Zwischenwände 60 mm Mineralwolle, k = 0,667 W/m²K

Dach 80 mm Mineralwolle, k = 0,522 W/m²K





Dachaufbau

Profilblech: 0,75 mm verzinktes Profilblech, Sickentiefe 40 mm, belüftet, Lagerung aufgelegt und befestigt auf speziell gekanteten Dachprofilen, die bündig mit der Rahmenkonstruktion verschraubt werden

Isolierung. Mineralwolle, Brandschutzverhalten gem. DIN EN 13501-1, Brandschutzklasse A1

Dampfsperre: 0,2 mm Polyäthylenfolie



Dachentwässerung erfolgt über 4 in den Eckstielen untergebrachte PVC- Fallrohre NW 60 mm, die auf einen in den oberen Containerkästen eingebrachten Rohrstutzen aufgebracht sind.

Dachbelastung: 1 250 N/m²



Innenverkleidung

Decke: 10 mm beidseitig melaminharzbeschichtete Spanplatte, formaldehydfrei, weiß, auf Profilstahlträgern genietet mit Blindnieten, Nietköpfe mit farblich passenden Kunststoffkappen abgedeckt, alle Stoß- und Eckverbindungen mit speziellen Kunststoffleisten versehen

Wände: 10 mm beidseitig melaminharzbeschichtete Spanplatte, weiß, formaldehydfrei, Schutzklasse E1, Nietköpfe mit farblich passenden Kunststoffkappen abgedeckt, alle Stoß- und Eckverbindungen mit speziellen Kunststoffleisten versehen

Innentrennwände mit Isolierung






AUSSTATTUNG



Außentür:

1 Stck. ZK Stahltür 875/2000 mm, verzinkt, isoliert, glatte Ausführung, spezielle Eckzarge mit 3-seitiger Dichtung, Türblattstärke 40 mm, standardmäßig im Containerfarbton lackiert, Beschlag, PZ-Schloss und 3 Schlüssel, incl. Türanschlag

Innentür:

4 Stck. Holzinnentür 875/2000 mm, Stahlumfassungszarge, weiß, Türblatt mit Wabeneinlage, Oberfläche mit PVC Folie beschichtet oder lackiert, Kst.- Drückergarnitur und Beschlag, BB-Schloss und 1 Schlüssel

2 Stck. Holzinnentür 625/2000 mm, weiß, mit Wabenmittellage, Oberfläche mit PVC Folie beschichtet oder lackiert, Kst.- Drückergarnitur und Beschlag, Schloss mit Frei/Besetzt-Beschlag



Fenster:

3 Stck. Kunststoff-Fenster weiß, 1800/1200 mm, 2-flügelig, isolierverglast, mit Dreh/Kippbeschlag, incl. Kunststoffrollladen, Gurtroller auf Putz, k-Wert 1,1 W/m²K

1 Stck. Kunststoff-Fenster weiß, 600/400 mm, isolierverglast, mit Kippbeschlag, äußere Scheibe mit Ornamentverglasung, ohne Rollladen, k-Wert 1,1W/m²K

Fensterbrüstungshöhe: 850 mm OKFF, Sanitärfenster 1.800 mm

Die Fenster erhalten außen eine Fensterbank



Sanitärausstattung:

1 Stck. Porzellan-Tiefspül-Toilette, stehend, Farbe sanitärweiß, Kst .- WC-Brille mit Deckel, Spülkasten, Papierhalter und Mantelhaken

1 Stck. Porzellan-Handwaschbecken, Farbe sanitärweiß, mit Zweihandmischbatterie für Kalt-/Warmwasser, Geruchverschluss, incl. Kristallglas-Spiegel, Kst. Ablage, Handtuchhaken

1 Stck. Kunststoff - Duschkabine 800/800 mm, mit Stand- und Schlauchbrause, Zweihandmischbatterie und Duschvorhang

1 Stck. Gully (Bodenablauf) mit Geruchsverschluss (ohne Gefälle), nicht an die Abfluss-Leitung angeschlossen

1 Stck. Abwasserentlüftung durch Außenwand

1 Stck. Zu- 3/4'' und Abwasser Ø 100 mm, durch Wand

Alle Rohrleitungen werden auf Wand verlegt

Abflussleitungen: HT-Rohr grau, ohne Anstrich

Zuflussleitungen: Kupfer-Rohr, ohne Anstrich, ohne Isolierung



Elektro-Installation nach Belgischer Norm, 400/230 V,

incl. Unterverteilung mit Sicherungsautomaten, FI - Schutzschalter 0,03 A.

CEE Außenanschlusssteckdose, 400 V, Ausgang-Eingang 5-pol., 32 A



5 Stck. Langfeldleuchte 1 x 36 W mit Wanne

3 Stck. Rundleuchte 60 W

1 Stck. Rundleuchte 60 W, feuchtraumgeschützt

5 Stck. Lichtschalter, weiß

2 Stck. Wechselschalter, weiß

1 Stck. Serienschalter, weiß, feuchtraumgeschützt

6 Stck. Steckdose 230 V, weiß, mit Kindersicherung

1 Stck. Steckdose 230 V, weiß, feuchtraumgeschützt, ca. 1400 mm OKFF

1 Stck. Steckdose für Frostwächter, weiß, mit Kinderschutz

3 Stck. Steckdose für el. Heizung, extra abgesichert, weiß, mit Kinderschutz

1 Stck. Steckdose für el. Heizung, extra abgesichert, feuchtraumgeschützt

1 Stck. Kleinheizung 0,5 kW, mit Stufenschalter, als Frostwächter

3 Stck. El. Heizkonvektor 2 kW, mit stufenlosem Temperaturwähler und Thermostat

1 Stck. El. Heizkonvektor 2 kW, mit stufenlosem Temperaturwähler und Thermostat, feuchtraumgeschützt

1 Stck. El. Boiler AEG, 1-4 kW/230 V, 100L, Masse 1250/510/510 mm, 35-85 °C, Frostsicherung

1 Stck. Wandventilator, Fabr. Maico, AWB 100, 90 m³/h, 13W, Wandöffnung ca. DN 100, gesteuert über Schalter

3 Stck. Splitklimagerät - besteht aus 1 Außengerät und 1 Innengerät, als Wandgerät mit IR - Fernbedienung, Typ: Fujitsu ASYG07LE, Kühlleistung 2,1 kW, Heizen 3,0 kW, bis 50m³, Energieeffizienzklasse „A", ohne Kondensatpumpe, Kondenswasser wird durch Wand abgeführt

1 Stck. Elektroplan
